高度×寬度×深度

2650mm×1100(1200)mm×1200/1600mm

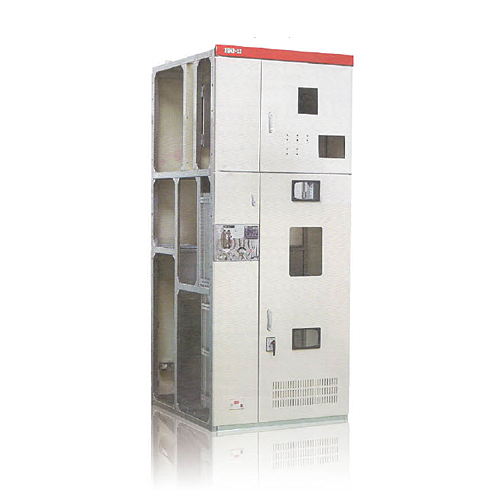

XGN2-12型開關柜適用于3-12kV三相交流50Hz單母線、雙母線、旁路母線系統，為接受和分配電能之用，可滿足各類發電廠、變電站（所）及工礦企業的使用要求。

本開關柜為金屬封閉箱型結構，柜體骨架由C型材和G型材組裝而成，外形美觀，便于組織生產，縮短了生產周期，柜內分隔成斷路器室、母線室、電纜室、繼電器室，各功能室之間用金屬隔板隔開。

1.斷路器室位于柜體前中部，可安裝機構一體化的斷路器，操作維護方便，斷路器室設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放；

2.母線室內位于柜體后上部，為了減小柜體高度，母線呈品形排列，相鄰母線室用金屬隔板隔開，可有效地防止故障影響到相鄰隔室；

3.柜內為空氣絕緣，相間、相對地空氣絕緣距離大于125Mmm，柜內均采用較大爬距的支持絕緣子（或成套），使開關柜具有較高絕緣水平和絕緣穩定性。

4.電纜接線端頭距地面600-800Mm,便于電纜的制作安裝和監測維護，電纜室與電纜溝之間采用塔形橡膠圈封閉，以防潮濕和小動物通過電纜溝進入柜體。

5.主開關、隔離開關、接地開關及柜門之間的聯鎖機構采用強制性機械閉鎖方式，產品滿足“五防”功能要求。

6.材質采用鍍鋅板制作。
